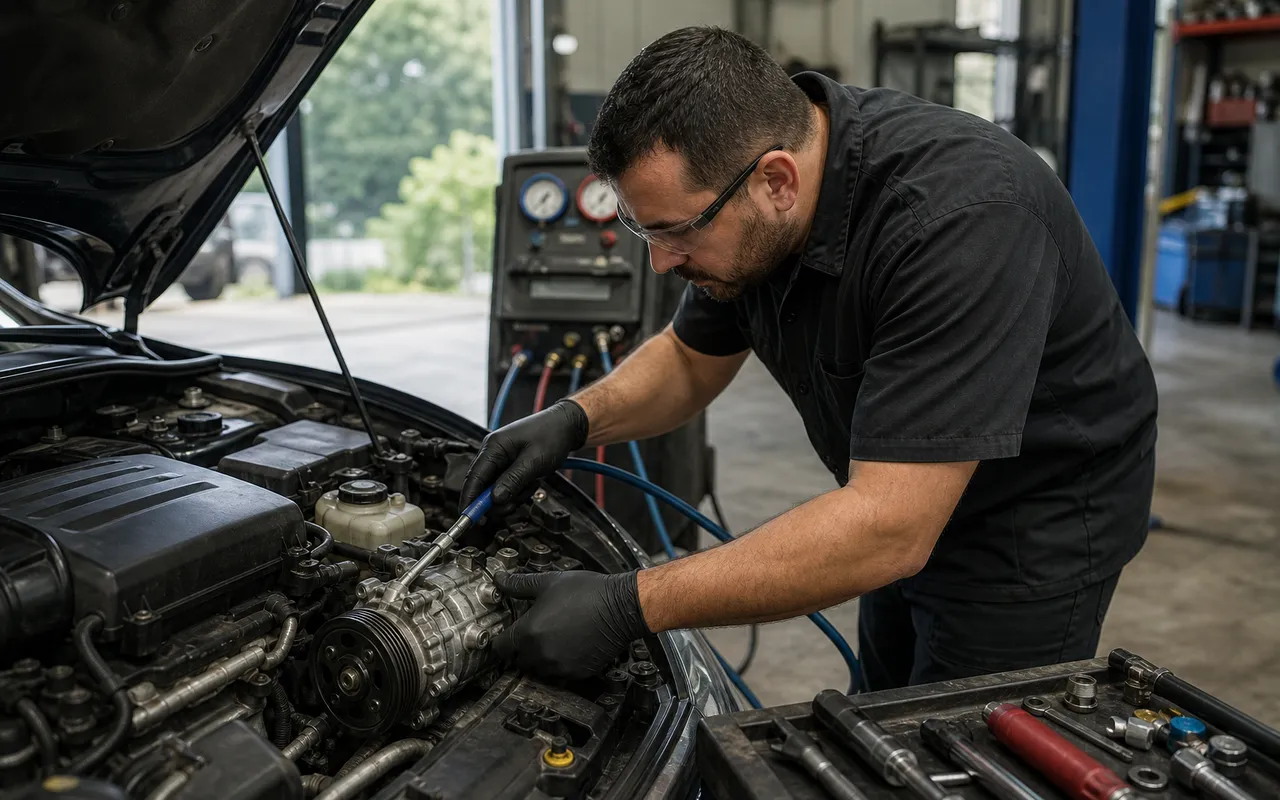

Démontage d’un compresseur de climatisation : étapes essentielles

Avant toute intervention : ce que la réglementation et la sécurité imposent

Le compresseur est l’organe qui fait circuler le fluide réfrigérant dans la climatisation automobile. En comprimant ce fluide, il permet les échanges de chaleur qui refroidissent et déshumidifient l’air de l’habitacle. Lorsqu’il est déposé, le circuit frigorifique est ouvert : ce n’est donc pas une opération mécanique ordinaire.

Le premier principe est non négociable : un fluide réfrigérant ne doit jamais être relâché dans l’atmosphère. Les fluides employés en automobile, notamment les hydrofluorocarbures ou certains fluides plus récents, sont réglementés. Leur récupération, la mise sous vide et la recharge nécessitent une station adaptée et l’intervention d’un opérateur habilité à manipuler les fluides frigorigènes. En France, un garage ou un spécialiste de la climatisation peut récupérer le fluide avant la dépose et effectuer la remise en service après remontage.

Cette prudence est renforcée avec certains véhicules récents. Un fluide de type R1234yf, souvent utilisé sur des modèles modernes, présente notamment une inflammabilité faible mais réelle : les procédures, l’équipement et la ventilation de l’atelier doivent être adaptés. Sur un véhicule hybride ou électrique, le compresseur peut être électrique et alimenté en haute tension. Sa dépose relève alors d’une intervention réservée à une personne formée et habilitée aux risques électriques.

Vous pouvez en revanche réaliser, si vous avez l’outillage et les compétences mécaniques, plusieurs opérations préparatoires : identifier la panne, accéder à l’organe, relever ses références et, une fois le circuit officiellement récupéré et dépressurisé, déposer le compresseur thermique selon la procédure du constructeur. La frontière à retenir est simple : aucune manipulation du fluide, aucune recharge et aucune intervention sur la haute tension sans qualification et matériel adaptés.

Ne remplacez pas le compresseur avant d’avoir établi le bon diagnostic

Une climatisation qui souffle de l’air tiède, qui devient bruyante ou qui s’arrête par intermittence ne désigne pas automatiquement le compresseur comme responsable. Le calculateur peut empêcher son fonctionnement si la pression du circuit est trop basse ou trop élevée. Une fuite, un capteur, un fusible, une courroie ou un ventilateur de condenseur peut produire des symptômes très proches.

Sur les compresseurs entraînés par courroie, observez d’abord à distance la poulie lorsque le moteur tourne. Selon le montage, le centre de l’embrayage peut s’accoupler lors d’une demande de froid ; sur des systèmes à cylindrée variable, ce repère visuel n’est pas toujours pertinent. Un bruit continu venant de la poulie, climatisation coupée, peut orienter vers son roulement plutôt que vers le mécanisme de compression.

Il faut aussi distinguer la panne du compresseur de la panne de son embrayage, de sa soupape de régulation ou de sa commande. Sur certains modèles, ces éléments sont réparables séparément ; sur d’autres, la solution homologuée est le remplacement de l’ensemble. La documentation technique du véhicule, le code défaut et les mesures de pression permettent de trancher. Un diagnostic professionnel avant commande évite d’installer une pièce coûteuse qui ne résoudra pas la panne.

Un compresseur remplacé sans recherche de la cause initiale peut subir la même avarie dès les premiers kilomètres : manque d’huile, fuite persistante, surpression ou pollution du circuit.

Préparer l’opération : matériel, références et conditions de travail

Le démontage commence par une préparation rigoureuse. Travaillez véhicule immobilisé sur un sol plat, moteur parfaitement froid, zone éclairée et ventilée. Gardez la procédure constructeur à portée de main : elle précise les couples de serrage, le cheminement de la courroie, la quantité d’huile à transférer et les éventuelles pièces à remplacer.

Le matériel mécanique de base comprend généralement :

• des douilles, clés, rallonges et embouts adaptés ;
• une clé dynamométrique couvrant les faibles couples des raccords et les couples de fixation ;
• un outil de dépose ou de détente de la courroie d’accessoires, selon le moteur ;
• un bac propre, des chiffons non pelucheux et des bouchons obturateurs pour les orifices ;
• des gants de protection et des lunettes enveloppantes ;
• les joints toriques neufs, compatibles avec le fluide et l’huile utilisés ;
• la référence exacte de l’huile frigorifique préconisée, si l’intervention le requiert.

Ne confondez pas huile moteur et huile de climatisation. Les huiles de compresseur, souvent de type PAG ou, dans certains systèmes, POE, ont une viscosité, une compatibilité avec le fluide et parfois une isolation électrique spécifiques. Une huile inadaptée peut détériorer le compresseur, les joints ou, sur un véhicule électrifié, compromettre l’isolation électrique.

Avant de commander une pièce, vérifiez sur l’ancien compresseur et dans la documentation : référence fabricant, type de fixation, connecteur, diamètre et nombre de gorges de la poulie, présence d’une soupape de commande, fluide prévu par le véhicule et compatibilité avec la motorisation. Une pièce « visuellement semblable » n’est pas forcément adaptée.

Les étapes essentielles de dépose, après récupération du fluide

La séquence ci-dessous concerne un compresseur entraîné par la courroie d’accessoires d’un véhicule thermique, après attestation ou confirmation que le fluide a été entièrement récupéré. Les accès varient fortement : l’opération peut se faire par le dessus, par le passage de roue ou nécessiter la dépose d’un cache inférieur. Ne forcez jamais une pièce qui ne vient pas : une fixation ou un élément périphérique est peut-être encore en place.

1. Consignez l’intervention. Notez les symptômes, le kilométrage, les défauts relevés et les travaux déjà réalisés. Prenez plusieurs photos avant démontage, notamment du routage de la courroie et des connecteurs.
2. Sécurisez le véhicule. Coupez le contact, éloignez la clé, attendez le refroidissement complet du moteur puis débranchez la borne négative de la batterie, sauf procédure constructeur contraire. Sur hybride ou électrique, n’intervenez pas sans procédure de consignation haute tension.
3. Libérez l’accès. Retirez les caches, conduits d’air ou protections qui gênent, en classant les vis. Si l’accès passe sous le véhicule, utilisez des chandelles homologuées : un cric seul ne constitue jamais un support de travail.
4. Déposez ou détendez la courroie d’accessoires. Relevez son cheminement avant toute dépose. Actionnez le tendeur avec l’outil prévu, sans placer les doigts entre la courroie et les poulies. Inspectez immédiatement la courroie : fissures, brillance, effilochage ou traces de patinage justifient généralement son remplacement.
5. Débranchez le connecteur du compresseur. Déverrouillez sa languette sans tirer sur les fils. Vérifiez l’état du faisceau, des broches et de la gaine : une corrosion ou un fil coupé peut expliquer une panne de commande.
6. Déconnectez les canalisations uniquement sur circuit récupéré. Nettoyez la zone autour des raccords pour empêcher l’entrée d’impuretés. Desserrez-les doucement, retirez les joints toriques usagés et bouchez aussitôt les orifices du circuit ainsi que ceux de l’ancien compresseur. L’humidité est l’ennemie du circuit frigorifique.
7. Dévissez les fixations du compresseur. Soutenez son poids avant le dernier boulon : la pièce peut être plus lourde qu’elle n’en a l’air. Sortez-la sans tordre les tuyaux voisins ni heurter le radiateur, le condenseur ou le faisceau.
8. Examinez l’ancien ensemble avant de jeter quoi que ce soit. Recherchez une fuite d’huile, une poulie voilée, un connecteur endommagé ou des particules métalliques. Comparez précisément l’ancien compresseur et le nouveau avant d’entamer le remontage.

Traiter la cause de la panne : l’étape qui protège le compresseur neuf

Remplacer le compresseur sans examiner le circuit revient parfois à ne traiter que la conséquence. C’est particulièrement vrai après un grippage interne : la friction peut produire de la limaille, qui circule dans les canalisations et abîme le compresseur neuf. Le professionnel qui récupère le fluide peut apporter un premier indice en observant l’huile extraite.

La stratégie dépend de l’état réel du circuit :

• Panne de commande ou de poulie sans pollution interne : si les mesures confirment que le circuit est propre, le remplacement ciblé peut être suffisant, avec joints neufs et contrôle d’étanchéité.
• Fuite identifiée : il faut réparer la fuite avant la recharge. Ajouter du fluide sans réparer revient à différer le problème et peut endommager le compresseur par manque de lubrification.
• Compresseur grippé ou huile chargée de particules : un rinçage ciblé des éléments compatibles peut être nécessaire, ainsi que le remplacement d’organes non rinçables ou filtrants. Le filtre déshydrateur ou l’accumulateur est souvent à remplacer selon l’architecture du circuit et les préconisations du constructeur.
• Condenseur moderne à passages très fins : il peut être difficile, voire impossible, à nettoyer correctement après une forte contamination. Un professionnel déterminera s’il doit être remplacé.

Évitez les produits « anti-fuite » versés dans le circuit. Ils peuvent réagir avec l’humidité, encrasser les équipements de service et compliquer nettement une réparation ultérieure. Ils ne dispensent ni d’un diagnostic, ni d’une réparation mécanique durable.

Remonter sans créer de fuite ni de défaut de lubrification

Le montage du compresseur neuf demande autant de soin que sa dépose. Ne retirez les obturateurs qu’au moment de raccorder les canalisations. Positionnez l’appareil sans le mettre en contrainte, engagez les vis à la main puis appliquez le couple spécifié par le constructeur. Un serrage excessif peut déformer une patte ou abîmer un raccord ; un serrage insuffisant peut provoquer vibrations et fuites.

Les joints toriques doivent être neufs, de la bonne section et du bon matériau. Lubrifiez-les très légèrement avec l’huile frigorifique prescrite lorsque la procédure le prévoit ; n’utilisez ni graisse universelle, ni huile moteur, ni joint silicone. Assurez-vous qu’ils ne sont pas pincés et que les portées sont propres.

La question de l’huile est délicate. Un compresseur neuf peut être livré pré-rempli, partiellement rempli ou sans huile selon les fabricants et les applications. Il ne faut donc pas ajouter une quantité « au jugé ». La quantité totale d’huile du circuit est calculée par le constructeur, et une part peut avoir été retirée avec l’ancien compresseur ou perdue lors d’une fuite. Le technicien chargé de la recharge doit connaître exactement ce qui a été versé ou vidangé afin d’ajuster le niveau conformément à la procédure.

Remontez ensuite la courroie d’accessoires selon son cheminement initial. Vérifiez qu’elle repose correctement dans chaque gorge, puis contrôlez à nouveau tous les connecteurs, fixations, caches et outils oubliés. Avant de démarrer, faites tourner à la main les éléments accessibles seulement si la procédure le permet et que le moteur est arrêté ; cela peut révéler une courroie mal placée ou un obstacle évident.

Mise en service : mise sous vide, étanchéité et recharge au poids

Une fois le véhicule remonté, le circuit ne doit pas être rechargé avec une simple bombe ni « à la pression ». La quantité de réfrigérant est définie par le constructeur, généralement indiquée sur une étiquette sous le capot. Elle doit être introduite au poids exact prévu, avec le fluide approprié. Une charge insuffisante réduit la lubrification et le rendement ; une surcharge peut faire monter la pression et provoquer une coupure de sécurité ou des dégâts.

La procédure professionnelle comporte habituellement trois phases :

1. Mise sous vide : elle retire l’air et l’humidité du circuit. La tenue au vide donne un premier indicateur, mais ne détecte pas toutes les microfuites.
2. Contrôle d’étanchéité : il peut être complété par une méthode adaptée au circuit, avec détecteur électronique ou traceur autorisé. Les raccords récemment manipulés sont examinés en priorité.
3. Recharge et essai : le fluide et, si nécessaire, l’huile sont introduits conformément aux données du véhicule. Le technicien contrôle les pressions, les températures, l’enclenchement de la ventilation et l’absence de bruits anormaux.

Après l’essai, surveillez les premiers trajets : stabilité de la température, odeur inhabituelle, bruit de roulement, traces d’huile autour des raccords ou comportement de la courroie. Si un bruit aigu, de la fumée ou une alerte moteur apparaît, coupez la climatisation et faites contrôler le véhicule sans attendre.

Réparer, remplacer ou confier l’ensemble : faire le choix le plus rationnel

Le coût final ne dépend pas seulement du prix du compresseur. Il inclut souvent le diagnostic, la récupération et la recharge du fluide, les joints, l’huile, une éventuelle courroie, et parfois le remplacement du filtre déshydrateur, du condenseur ou d’autres pièces en cas de pollution. Les écarts peuvent donc être importants selon l’accessibilité sur le véhicule et la cause de la panne.

Une réparation de l’embrayage ou de la poulie peut être pertinente lorsque le corps du compresseur et le circuit sont sains. En revanche, face à un bruit interne, à un blocage ou à des débris métalliques, remplacer seulement la poulie ne traite pas le problème. De même, un compresseur d’occasion constitue un pari : son historique, sa quantité d’huile, son exposition à l’humidité et son état interne sont difficiles à garantir.

Conservez enfin la facture du diagnostic, la référence des pièces, la quantité et le type de fluide rechargé, ainsi que le compte rendu d’intervention. Ces éléments facilitent une éventuelle garantie sur la pièce, une recherche de panne ultérieure ou la revente du véhicule. Dans le domaine de la climatisation, une réparation bien documentée vaut autant qu’un montage propre.
