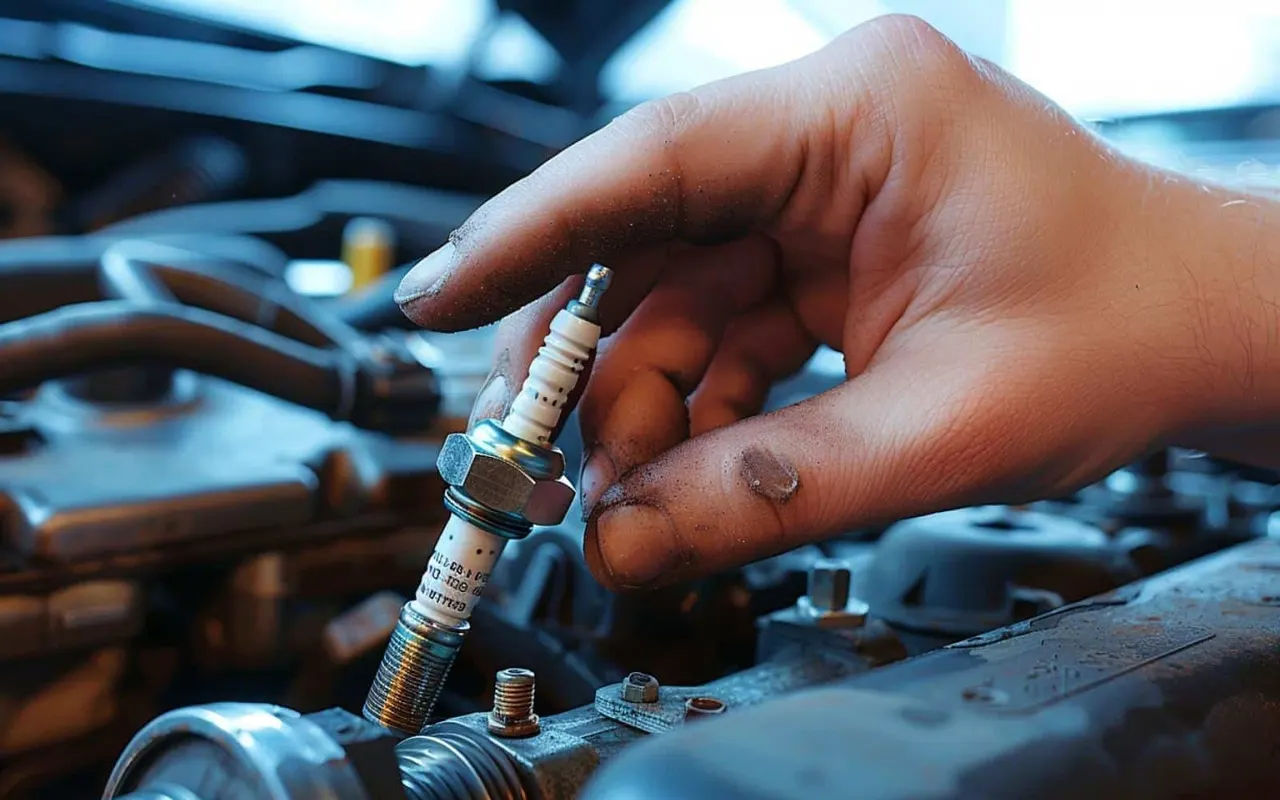

Comment tester une bougie de préchauffage ?

À quoi sert une bougie de préchauffage sur un diesel ?

Dans un moteur diesel, le carburant s’enflamme grâce à la forte compression de l’air dans les cylindres. Lorsque le moteur est froid, que la température extérieure est basse ou que la compression est un peu moins efficace, la chaleur nécessaire à une combustion régulière peut manquer au démarrage. Les bougies de préchauffage compensent ce phénomène : leur extrémité chauffante élève rapidement la température de la chambre de combustion.

Contrairement à une bougie d’allumage d’un moteur essence, une bougie de préchauffage ne produit pas d’étincelle. Elle intervient avant le démarrage et, sur de nombreux diesels récents, reste également active un court moment après celui-ci. Cette phase dite de post-chauffage aide à stabiliser le ralenti et à limiter fumées et émissions à froid.

Un défaut de bougie peut donc rendre le démarrage difficile, mais il ne faut pas tirer de conclusion trop vite. Une batterie faible, un filtre à carburant encrassé, une prise d’air, un injecteur défaillant, un problème de compression ou le boîtier de préchauffage peuvent provoquer des symptômes voisins.

Le bon diagnostic ne consiste pas seulement à trouver une bougie « coupée » : il faut distinguer la bougie, son alimentation électrique et la commande pilotée par le calculateur.

Préparer l’intervention : sécurité, accès et matériel utile

Le test doit être réalisé sur un moteur entièrement froid. Les bougies sont vissées dans la culasse, près de zones qui peuvent rester très chaudes longtemps après l’arrêt. Attendez le refroidissement complet et travaillez dans un emplacement ventilé, stable et suffisamment éclairé.

Avant toute mesure, consultez idéalement la documentation technique correspondant au moteur : emplacement des bougies, type de connecteur, valeur de contrôle attendue et procédure de démontage. L’accès varie fortement selon les véhicules. Il faut parfois retirer un cache-moteur, une durite d’admission ou une partie du faisceau ; ne démontez que ce qui est nécessaire.

Le matériel à prévoir

• Un multimètre numérique fiable, capable de mesurer de très faibles résistances ;
• Des pointes de touche fines et isolées, ou des adaptateurs de mesure adaptés aux connecteurs ;
• Un lecteur de diagnostic compatible avec le véhicule, utile pour lire les défauts et données du calculateur ;
• Des gants de protection, des lunettes et une lampe d’inspection ;
• La notice d’atelier ou, à défaut, les spécifications précises des bougies montées.

Pour une mesure de résistance sur chaque bougie, le contact doit être coupé et la partie alimentation doit être isolée de la bougie. Il n’est pas nécessaire de débrancher systématiquement la batterie si vous vous contentez de retirer avec précaution le connecteur ou le rail d’alimentation, sans toucher d’autres éléments. En revanche, débranchez la borne négative de la batterie avant de déposer un faisceau, un module, une rampe d’alimentation ou si la procédure constructeur l’impose. Gardez alors à l’esprit que certains véhicules peuvent perdre des réglages ou demander une procédure de réinitialisation.

Commencer par un contrôle visuel et un relevé des défauts

Un examen attentif peut éviter un démontage inutile. Retirez le cache moteur si besoin, sans arracher les attaches, puis repérez les connecteurs individuels ou le faisceau commun qui alimente les bougies. Selon le moteur, le système comprend un relais classique ou un boîtier de préchauffage électronique.

• Recherchez un connecteur mal emboîté, une cosse desserrée, un fil coupé ou durci par la chaleur.
• Examinez les gaines : frottement contre une pièce métallique, isolant fondu, traces de rongeurs ou d’huile sont des indices utiles.
• Vérifiez l’absence de corrosion verte ou blanche dans les prises.
• Contrôlez les fusibles dédiés conformément au schéma du véhicule. Un fusible grillé justifie aussi la recherche d’un court-circuit avant son remplacement.
• Repérez une fuite d’huile, de carburant ou de liquide de refroidissement autour de la culasse : elle peut compliquer l’accès et altérer les connexions.

Si vous disposez d’un outil de diagnostic, lisez les codes enregistrés avant de les effacer. Notez le code complet, son statut et les conditions dans lesquelles il est apparu. Des défauts de type « circuit de bougie, cylindre concerné » orientent le contrôle, tandis qu’un défaut de circuit général peut viser l’alimentation, le faisceau ou le module. La formulation exacte dépend du constructeur : un code n’est pas, à lui seul, la preuve qu’une bougie est à remplacer.

Mesurer une bougie de préchauffage au multimètre, étape par étape

La méthode la plus accessible consiste à mesurer la résistance entre la borne de la bougie et la masse moteur. Cette mesure est utile, mais elle exige de la rigueur : les bougies ont souvent une résistance très faible, proche de la limite de précision d’un multimètre grand public.

1. Identifiez le type de raccordement. Chaque bougie possède généralement une borne supérieure alimentée par un fil ou une rampe. Ne tirez pas sur les câbles : déclipsez le connecteur dans son axe, en utilisant l’outil prévu si nécessaire.
2. Coupez le contact et empêchez toute mise sous tension. Éloignez la clé ou la carte du véhicule si le système peut s’activer automatiquement. Attendez également que les calculateurs se mettent en veille selon les préconisations du constructeur.
3. Réglez le multimètre sur la plus petite plage de résistance. Si l’appareil le permet, utilisez la fonction de mise à zéro ou de mesure relative. Sinon, mettez les deux pointes en contact, notez la résistance propre aux cordons et tenez-en compte.
4. Contrôlez d’abord les cordons. Des pointes oxydées, mal enfoncées ou une pile faible peuvent fausser le résultat. Une mesure incohérente sur tous les cylindres doit faire suspecter l’appareil avant les bougies.
5. Placez une pointe sur la borne de la bougie. Évitez de forcer ou d’élargir la cosse. Avec l’autre pointe, touchez une masse métallique propre et non peinte du moteur, idéalement un point recommandé dans la documentation.
6. Relevez la valeur stabilisée. Notez le résultat avec le numéro du cylindre. Recommencez dans les mêmes conditions pour toutes les bougies afin de pouvoir les comparer.
7. Comparez avec la spécification constructeur. Ne vous contentez pas d’un verdict générique : la technologie, la tension nominale et la température influencent la valeur attendue.

Sur certaines architectures, le connecteur n’offre pas un accès individualisé ou le calculateur pilote les bougies par modulation électronique. La mesure au multimètre reste alors partielle. Un diagnostic professionnel peut employer un appareil de mesure de courant, une pince ampèremétrique adaptée au courant continu, ou un oscilloscope pour observer la commande sans débrancher inutilement le système.

Attention aux valeurs très faibles

Une bougie saine affiche souvent une résistance basse. Or, la résistance des cordons du multimètre et la qualité du contact peuvent représenter une part importante de la valeur lue. Une différence nette entre une bougie et les autres est souvent plus parlante qu’un chiffre isolé. Pour un contrôle de précision, suivez la méthode du constructeur ou utilisez un instrument conçu pour les très faibles résistances.

Interpréter les résultats sans remplacer des pièces au hasard

Une mesure ne doit jamais être interprétée hors contexte. Le tableau ci-dessous résume les situations les plus fréquentes après un contrôle moteur froid.

La continuité seule ne suffit pas toujours. Un multimètre peut indiquer une valeur apparemment plausible alors que la bougie chauffe insuffisamment en charge. Inversement, une valeur basse n’est pas automatiquement suspecte : elle peut être normale sur une bougie de conception récente. La référence de la pièce et la donnée constructeur priment sur les règles approximatives.

Vérifier le faisceau et le boîtier de préchauffage

Si les bougies semblent correctes, poursuivez le diagnostic du côté du circuit. C’est une étape essentielle : remplacer des bougies sans rétablir leur alimentation ne résoudra pas le problème.

Le contrôle de la tension est plus délicat que la mesure de résistance. Sur les systèmes anciens, une alimentation peut être présente pendant la phase de préchauffage. Sur les systèmes récents, le calculateur ajuste la durée et l’intensité selon la température, l’état de la batterie, les émissions et d’autres paramètres. La commande peut être brève, intermittente ou modulée : un multimètre ordinaire peut ne rien afficher de probant.

• Vérifiez d’abord l’état de charge de la batterie et ses connexions : une tension de batterie insuffisante peut perturber le préchauffage.
• Contrôlez les fusibles et les alimentations du boîtier conformément au schéma électrique.
• Inspectez la continuité du faisceau entre boîtier et bougies, circuit hors tension et débranché aux deux extrémités selon la méthode préconisée.
• Avec un outil de diagnostic, relevez les défauts du boîtier, la température moteur lue par le calculateur et les éventuelles données d’activation disponibles.
• Pour une mesure sous tension, utilisez des sondes adaptées et évitez absolument de court-circuiter une borne avec la masse moteur.

Face à un boîtier intégré, à des bougies céramiques, à un faisceau difficile d’accès ou à un doute sur la lecture des mesures, un atelier disposant du schéma constructeur et d’outils de diagnostic est la solution la plus sûre. Il pourra tester le courant réellement consommé par chaque voie et écarter les défauts de commande.

Remplacer une bougie : les précautions qui évitent une casse coûteuse

Une bougie déclarée défectueuse n’est pas forcément simple à déposer. Elle est exposée à la chaleur, aux dépôts et à la corrosion dans la culasse. Le risque majeur est la rupture du corps de la bougie ou de son extrémité dans la culasse, situation qui peut nécessiter un outillage spécialisé, voire une dépose plus importante.

Avant de remplacer une pièce, achetez une référence strictement compatible : diamètre, longueur, type de siège, tension nominale et technologie doivent correspondre au moteur. Une bougie visuellement similaire peut ne pas convenir au système de commande. Ne mélangez pas les technologies sur un même moteur sans validation expresse du constructeur.

1. Intervenez moteur froid et nettoyez soigneusement la zone autour de la bougie pour empêcher les débris de tomber dans le puits.
2. Déposez la connexion électrique sans torsion sur la borne.
3. Respectez la méthode constructeur de desserrage. Si la résistance est anormale, arrêtez-vous : ne forcez pas avec une rallonge de levier.
4. Montez la bougie neuve à la main au départ afin d’éviter d’endommager le filetage de culasse.
5. Appliquez le couple de serrage prévu, avec une clé dynamométrique adaptée. Un serrage excessif peut altérer la bougie ou le filetage.
6. Reconnectez le faisceau, effacez les défauts uniquement après réparation, puis contrôlez le démarrage à froid et l’absence de nouveau code.

Faut-il changer toutes les bougies en même temps ? Ce n’est pas une obligation universelle. Remplacer seulement l’élément défaillant limite la dépense et les risques de démontage. Toutefois, si les bougies ont le même âge, que plusieurs mesures sont dégradées ou que l’accès représente une part importante de la main-d’œuvre, le remplacement de l’ensemble peut être cohérent. La décision doit tenir compte de l’état réel des autres bougies et de la recommandation propre au moteur.

Enfin, si le moteur démarre toujours mal après la réparation, ne poursuivez pas les remplacements au hasard. Un diagnostic doit alors examiner la batterie, le circuit de carburant, les injecteurs, la compression, l’admission d’air et les capteurs moteur. Le préchauffage n’est qu’un maillon du démarrage d’un diesel.
