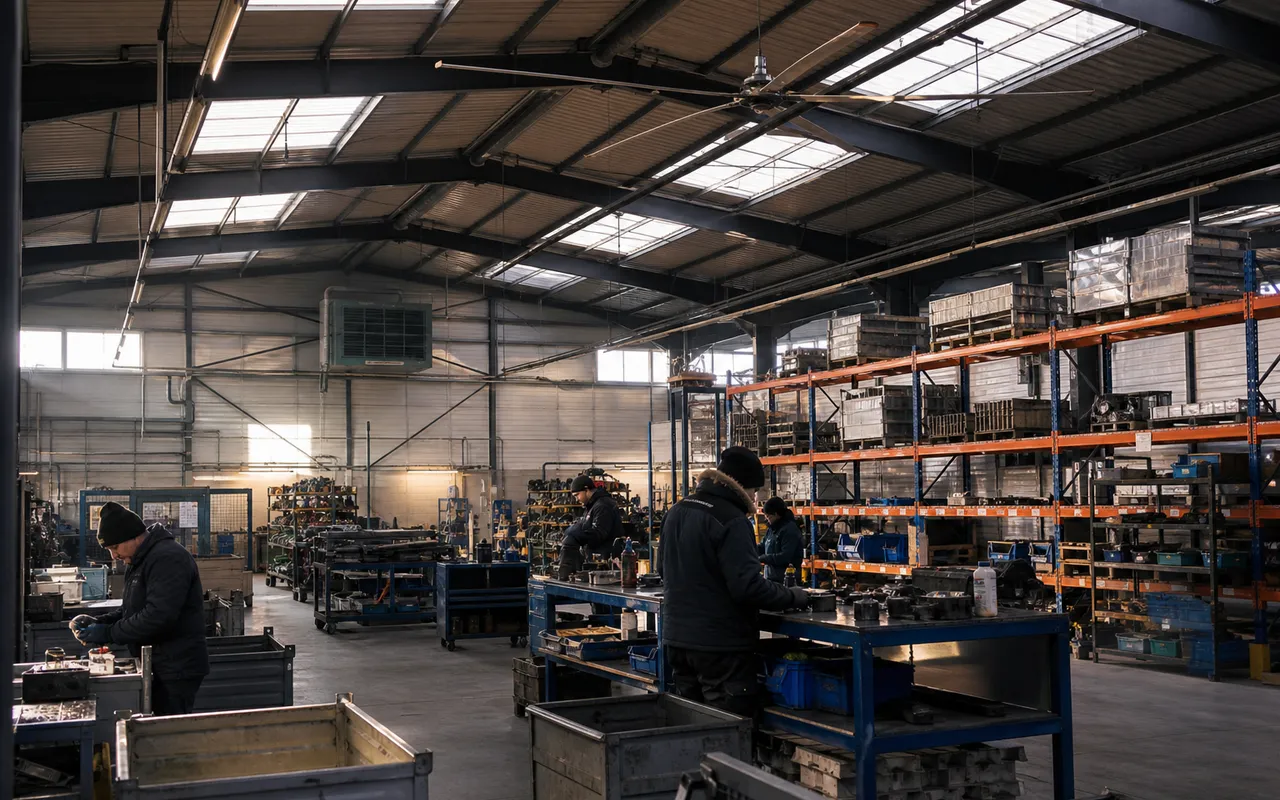

Chauffage industriel avec déstratificateur : Chauffage avec système de déstratification pour homogénéité thermique

Pourquoi la chaleur se bloque sous les toits des bâtiments industriels

Dans un volume haut, l’air chauffé devient moins dense et monte naturellement. Ce phénomène, appelé stratification thermique, est particulièrement visible dans les entrepôts, ateliers de production, hangars logistiques, salles de sport ou zones de maintenance dotés d’une grande hauteur sous plafond. Il est fréquent que la température soit agréable au niveau des luminaires, mais insuffisante là où travaillent les équipes.

Le résultat est contre-productif : pour atteindre la consigne au sol, l’installation de chauffage fonctionne plus longtemps ou à une température de départ plus élevée. Une part importante de la chaleur finit alors concentrée dans une zone peu occupée, au voisinage de la toiture, qui est souvent l’enveloppe la plus exposée aux déperditions.

La stratification n’est pas identique partout. Elle varie notamment selon :

• la hauteur libre et la forme de la toiture ;
• le type de chauffage : aérothermes, générateurs d’air chaud, panneaux rayonnants, pompe à chaleur, réseau hydraulique ;
• l’isolation de la couverture, l’étanchéité à l’air et la présence de lanterneaux ;
• les portes de quai, portes sectionnelles et autres ouvrants fréquemment sollicités ;
• la disposition des rayonnages, machines, ponts roulants ou cloisons, qui modifient les mouvements d’air ;
• les apports de chaleur liés aux procédés de production.

Le déstratificateur agit sur cette répartition. Il ne remplace ni une isolation déficiente ni une puissance de chauffage insuffisante : il cherche avant tout à ramener progressivement vers la zone d’activité l’air chaud déjà présent en partie haute.

Déstratificateur, ventilateur ou gaine textile : des solutions qui ne répondent pas au même besoin

Le terme « déstratification » recouvre plusieurs techniques de brassage d’air. Le choix ne doit pas se réduire au diamètre d’un ventilateur ou à son débit annoncé. Il doit tenir compte de la hauteur, des obstacles, de l’activité et de la sensibilité des occupants aux mouvements d’air.

Un ventilateur de confort peut améliorer la sensation en été, mais il n’est pas automatiquement un bon déstratificateur en hiver. Un appareil adapté à la déstratification doit produire un mélange suffisant sans rabattre brutalement un jet d’air froid, ni soulever poussières, fibres ou particules de process.

Commencer par un diagnostic thermique et aéraulique de terrain

Installer des appareils « au nombre de mètres carrés » est une méthode risquée. La surface seule ne renseigne ni sur le volume réel, ni sur les barrières à l’écoulement de l’air, ni sur la localisation des salariés. Une étude utile associe observations de terrain, mesures et examen des équipements existants.

Mesurer avant de dimensionner

Il est conseillé de relever les températures à plusieurs hauteurs, à différents endroits et pendant des conditions de fonctionnement représentatives. Les données les plus utiles sont celles collectées lors d’une période froide, avec les portes et les équipements utilisés comme à l’ordinaire. Les relevés doivent distinguer les zones de travail, les quais, les allées, les bureaux ouverts sur l’atelier et les points proches des parois.

Un écart de température entre sol et plafond ne suffit pas à lui seul. Il faut aussi vérifier la stabilité de la température au sol, l’humidité éventuelle, la vitesse d’air ressentie et les horaires de chauffe. Un enregistreur positionné trop près d’une bouche de soufflage ou d’une porte ouverte donnera une image trompeuse.

Cartographier les perturbations du flux

Rayonnages hauts, cabines, machines, faux plafonds locaux, passerelles et ponts roulants peuvent empêcher l’air de parcourir le bâtiment comme prévu. Les zones proches d’un quai sont souvent dominées par les entrées d’air froid ; elles relèvent parfois davantage d’un dispositif de fermeture, d’un sas ou d’un rideau d’air correctement étudié que d’un simple brassage.

Une déstratification réussie ne consiste pas à « souffler fort vers le sol », mais à organiser un mélange d’air continu, discret et compatible avec le travail réel dans le bâtiment.

Le diagnostic doit enfin examiner la stratégie de chauffage. Un déstratificateur qui fonctionne uniquement lorsque le générateur s’arrête peut encore homogénéiser le volume, mais il devra être piloté de façon cohérente avec la sonde de régulation. Une sonde placée trop haut peut, par exemple, couper le chauffage alors que le sol reste trop frais.

Dimensionner et implanter les équipements sans créer d’inconfort

Le dimensionnement se raisonne en volume à traiter, mais également en géométrie de diffusion. Selon les appareils, on cherchera un flux vertical, un brassage circulaire de grande portée ou une distribution canalisée. Une étude sérieuse précise les zones couvertes, les recouvrements entre appareils, la vitesse attendue dans la zone occupée et les contraintes de suspension.

1. Définir la zone réellement chauffée. Séparez les espaces occupés en continu, les allées ponctuelles, les quais, les zones de stockage et les locaux attenants. Chauffer tout le volume de manière identique n’est pas toujours pertinent.
2. Relever les contraintes du plafond. Identifiez charpente, rails de pont roulant, éclairage, réseaux électriques, dispositifs incendie, trappes de désenfumage et équipements de levage.
3. Établir un plan de couverture. Positionnez les appareils en fonction de leur portée effective et des obstacles, et non uniquement suivant une trame géométrique régulière.
4. Prévoir le raccordement et les commandes. Anticipez protections électriques, accès de maintenance, commandes locales, programmation et remontée éventuelle d’informations techniques.
5. Tester puis régler. Après installation, mesurez à nouveau les températures et recueillez les retours des équipes. Ajustez vitesse, plages horaires et consigne de chauffage progressivement.

La fixation mérite une attention particulière. La structure porteuse doit être compatible avec le poids, les efforts dynamiques et les vibrations de l’équipement. Dans un bâtiment ancien, cette validation ne doit pas être présumée. De même, un appareil suspendu ne doit pas compromettre les circulations d’engins, les opérations de levage ou l’accès aux installations techniques.

Pilotage : la condition pour transformer l’homogénéité en économies

Un déstratificateur consomme de l’électricité. Son intérêt économique ne repose donc pas sur son seul fonctionnement, mais sur la possibilité de réduire les besoins de chauffage grâce à une température plus homogène. En pratique, le gain dépend fortement du bâtiment, de la hauteur, de la météo, du rythme d’ouverture des portes, du système de production et de la qualité de la régulation.

Les annonces d’économies uniformes doivent être accueillies avec prudence. Dans un bâtiment bas, bien isolé ou déjà doté d’une diffusion d’air très homogène, la marge de progrès peut être limitée. À l’inverse, un hall haut avec une chaleur nettement accumulée sous toiture peut présenter un potentiel plus important. Seul un scénario établi à partir de mesures permet de chiffrer un projet de façon crédible.

Régler dans le bon ordre

La mise en service consiste d’abord à vérifier que la température devient régulière au niveau des postes. Ce n’est qu’après cette étape qu’il est possible d’envisager une adaptation prudente de la consigne de chauffage ou des horaires de fonctionnement. Baisser une consigne trop vite, sans contrôle, expose à des réclamations d’inconfort et peut nuire à certaines opérations de production.

Le pilotage peut être assuré par une horloge, une sonde de température, un automate ou une supervision technique. Une logique pertinente peut déclencher le brassage lorsque l’écart entre le haut et le bas du bâtiment devient significatif, tout en tenant compte des horaires d’occupation. La régulation doit éviter de faire fonctionner les ventilateurs sans nécessité, notamment lors des périodes d’arrêt prolongé.

Comment vérifier le résultat

Pour évaluer les effets, comparez une période de référence et une période après réglage, en tenant compte des conditions climatiques et de l’activité du site. Suivez au minimum les consommations de chauffage, les températures à différentes hauteurs, les heures de marche et les remarques des occupants. Lorsque c’est possible, un sous-comptage électrique des ventilateurs évite de confondre l’énergie consommée pour le brassage et les économies obtenues sur la production de chaleur.

Sécurité, maintenance et compatibilité avec les installations du site

Un projet de déstratification ne relève pas seulement du confort. Il implique des équipements mécaniques, électriques et suspendus dans un environnement de travail parfois complexe. La consultation des responsables maintenance, sécurité et production en amont est indispensable.

• Sécurité incendie : vérifiez la compatibilité de l’implantation avec les sprinklers, détecteurs, dispositifs de désenfumage et consignes de sécurité. Les flux d’air et les obstacles physiques ne doivent pas être considérés à la légère.
• Électricité : prévoyez une alimentation protégée, une coupure accessible, un câblage adapté au site et, si nécessaire, un asservissement aux installations de sécurité.
• Atmosphères à risque : une zone présentant un risque d’explosion ou des poussières inflammables appelle une conception spécifique et des matériels appropriés.
• Hygiène et process : dans l’agroalimentaire, la pharmacie, la menuiserie ou les activités générant des particules, analysez l’effet du flux sur les poussières, les contaminants et le captage à la source.
• Maintenance : nettoyez périodiquement pales, grilles, diffuseurs et capteurs ; contrôlez fixations, vibrations, bruit anormal et bon fonctionnement des commandes.

Le niveau sonore est également à intégrer. Il ne faut pas se limiter à une donnée mesurée dans des conditions standard : le bruit perçu dépend de la réverbération du hall, du nombre d’appareils, de leur vitesse et du bruit déjà généré par les machines. Un essai à différentes vitesses, lorsque cela est possible, aide à trouver le meilleur compromis.

Arbitrer le budget avec une approche globale du bâtiment

Il n’existe pas de prix de référence universel pour un système de déstratification. Le budget dépend du type d’appareil, du nombre d’unités, de la hauteur d’intervention, de la complexité des fixations, des alimentations électriques, du pilotage et des éventuels travaux de structure. Comparer uniquement le prix d’achat des ventilateurs est donc insuffisant.

Demandez plutôt une proposition détaillant le matériel, la note ou validation de fixation, le raccordement, le dispositif de commande, la mise en service, les réglages et les conditions de maintenance. Le chiffrage doit aussi expliciter les hypothèses retenues pour estimer les gains : température de référence, périodes d’occupation, énergie de chauffage, état de l’enveloppe et mode de calcul.

Enfin, la déstratification donne les meilleurs résultats lorsqu’elle s’inscrit dans un plan cohérent : fermeture rapide des ouvrants, entretien du générateur, régulation par zone, calorifugeage des réseaux, amélioration de l’étanchéité et, lorsque cela est justifié, renforcement de l’isolation. Dans certains bâtiments, traiter d’abord les fuites d’air ou les portes de quai apportera davantage qu’ajouter du brassage.
